Домкрат тензорный гидравлический MBT-05

Домкрат тензорный гидравлический MBT-05 предназначен для натяжения резьбовых шпилек при закручивании и откручивании гаек в тяжело нагруженных резьбовых соединениях. После натяжения резьбовой шпильки с заданным усилием, гайка закручивается без приложения усилия до упора. Домкрат тензорный гидравлический MBT-05 снабжен шестеренчатым редуктором с шестигранной кассетой для быстрого и удобного закручивания/откручивания гайки. Домкрат тензорный гидравлический MBT-05 не имеет встроенного насоса. В качестве привода используется ручной или электрический гидравлический насос одностороннего действия с рабочим давлением 1500 бар.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Домкраты серии МВТ работают при давлении 150 Мпа (1500 бар) и имеют ход штока 15 мм.

Блок адаптера,
Резьба:           Высота домкрата с мостом, мм:
М  42                        113
In 1 5/8′                   113
М  45                        117
In 1 3/4′                   117
М  48                       120
In  1 7/8′                 120
М  52                       120
In   2′                       120
Высота домкрата, мм   62
Наружный диаметр, мм   145
Внутренний диаметр, мм   67
Усилие при 150 МПа    96,1 тонн (942 кН)
Эффективная площадь поршня, мм2   6280
Масса домкрата/ домкрата с адаптером, кг   6/ 11

УСТРОЙСТВО

•Высокопрочная легированная сталь авиационного качества. Домкрат тензорный гидравлический MBT-05 работает
при максимальном давлении 1500 бар и изготовлены из деталей из высокопрочной
легированной стали AISI 4340(аналог ГОСТ – 20ХНМ), что обеспечивает длительную безотказную работу.
•Универсальная конструкция позволяет использовать домкрат с разными резьбовыми вставками.
•Плавающий поршень: уникальная конструкция поршня допускает наклон до 2° без потери нагрузки,
заклинивания поршня и повреждение его поверхностей.
•Тензорные домкраты обеспечивают максимально точную и дозированную затяжку. Их устройство и принцип действия препятствуют превышению нормативного усилия и деформации крепежа.
•Домкрат тензорный гидравлический MBT-05 предотвращает: скручивание шпилек/болтов большой длины; нарушение пространственного положения фланцев; повреждение уплотнительных элементов.

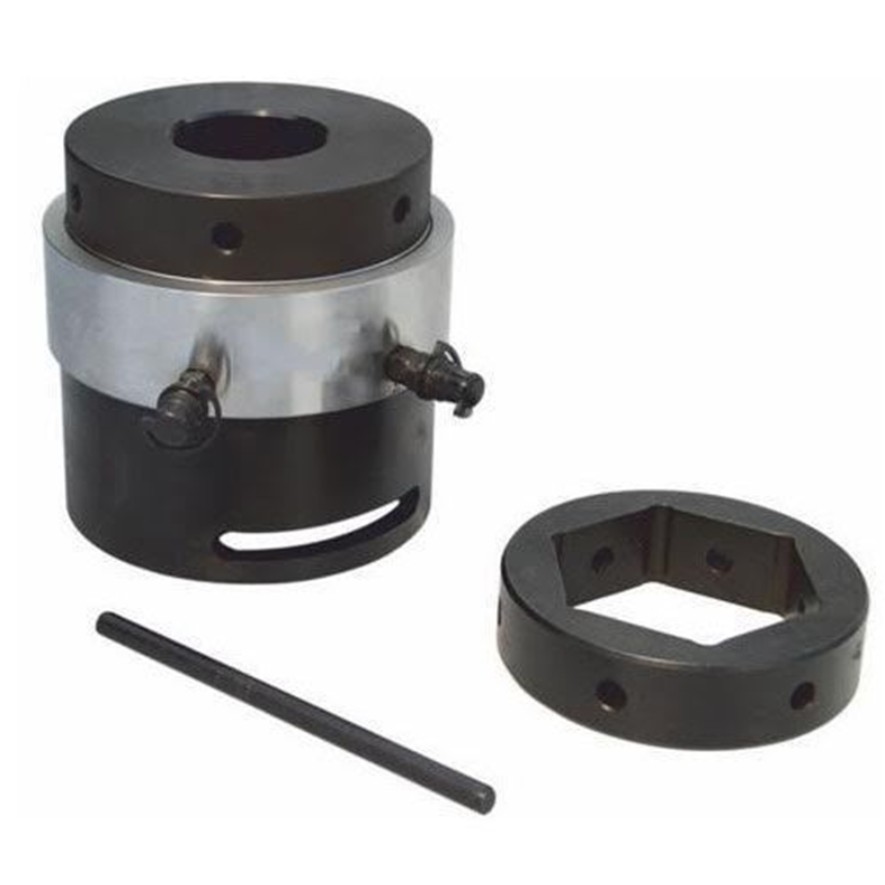

•В состав домкрата МВТ входят гидроцилиндр и блок адаптеров, которые состоят из: 1-Резьбовая вставка. Предназначена для передачи тарированного усилия на резьбовый крепеж. 2,3,4,5 – Гидроцилиндр. В его конструкции имеются подвижный поршень и уплотнение. Развивает требуемое усилие, передаваемое на тягу. Домкрат тензорный гидравлический MBT-05 оснащен двумя БРС для возможности подключения нескольких домкратов одновременно. 6- Служит базой, на которой фиксируются цилиндр и тяга. Размеры можно адаптировать под конкретные условия создания резьбовых соединений. В корпусе имеется окно для закручивания гайки, обеспечивающей фиксацию положения натяжения болта. 7,8 — Шестигранная вставка и вороток. Представляет собой обойму с отверстиями, устанавливаемую на основную крепежную гайку. Может свободно вращаться с помощью воротка, который вставляется в отверстия.

ПРИНЦИП РАБОТЫ
Принцип действия этого инструмента заключается в предварительном натяжении шпильки/болта с усилием, которое равно требуемому усилию создания резьбового соединения. Следующим шагом является свободное (без приложения усилия) закручивание гайки до тех пор, пока она не упрется в базовую поверхность.
Порядок работы:
•На крепежный элемент устанавливают обойму с отверстиями.
•На выступающий конец болта/шпильки накручивают сменный адаптер.
•На гидроцилиндр поступает усилие определенной величины, через поршень оно передается на пуансон, в результате чего осуществляется предварительное натяжение шпильки/болта.
• После сброса давления резьбовая вставка скручивается со шпильки/болта.

При создании соединений между крышками и сосудами, которые будут работать под давлением, фланцев трубопроводных систем, теплообменных аппаратов требуется синхронная работа с группой болтов. Последовательная работа в этих случаях нежелательна, поскольку приводит к перекосу крепежных элементов и нарушению герметичности соединений.
Возможные варианты:
•100% болтов затягивается одновременно. Это самый надежный, быстрый и эффективный способ, обеспечивающий точную и равномерную стяжку всего резьбового крепежа. Минусы такого решения – необходимость в значительном количестве домкратов и сопутствующих принадлежностей.
•Одновременная затяжка 50% крепежа. В этом случае болты затягиваются через один. Процесс осуществляется двумя этапами. Такое техническое решение позволяет снизить необходимое количество инструментов в 2 раза.

ХРАНЕНИЕ
Условия хранения должны соответствовать условиям хранения 3 по ГОСТ 15150-69. В помещении, где хранится домкрат, не должно быть среды, вызывающей коррозию материалов.
При длительном хранении домкрата необходимо смазать его антикоррозийной смазкой.
